DNE双偶极子调频天线_河南数字网络工程有限公司

①天线材料:天线内导体、馈电系统等于或优于黄铜材质；外导体材质等于或优于304不锈钢，外导体壁厚≥2mm；反射板可承受安装工人踩踏，管径及机械强度保证承受风速≥200 公里/小时不造成变形或损坏；可在暴风雨气象条件下保证正常工作。
②功率分配器材料：外导体（功率分配各接头）为一体焊接而成，不采用螺栓连接，外导体主管采用φ80*2mm 黄铜管，输入及输出连接头采用H62黄铜，连接法兰镀亮镍，且作退火工艺处理，以防止使用过程中出现裂缝，外表面镀镍处理后；内导体为H62黄铜并镀银处理。功分器用的连接螺栓，为304不锈钢螺栓，并作防松动处理。功分器在铁塔上的固定要求上下垂直安装，输入输出接口垂直朝上或朝下。功分器采用 90°移相器技术（四层天线系统）；输入阻抗为 50 欧；

技术指标

（1）*天线型式：双偶极板
（2）*频率带宽：天线系统均满足在87～108MHz内所有频道的使用要求。
（3）*极化方式：水平极化或垂直极化（根据用户要求）

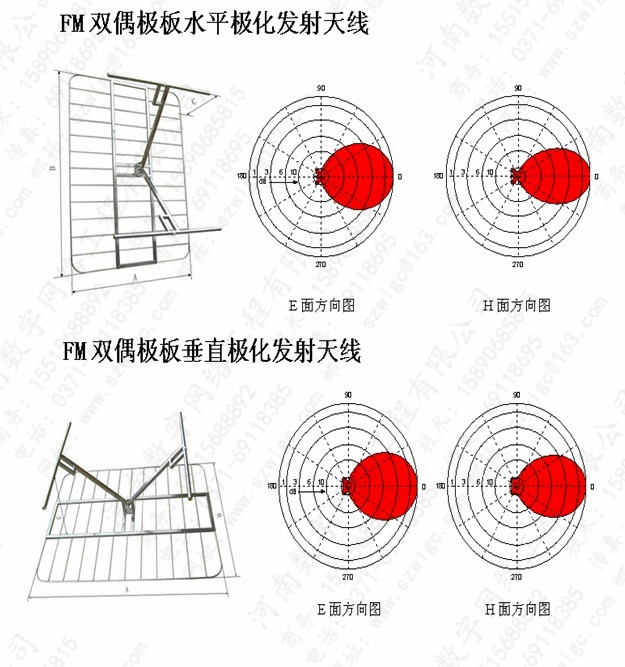

（4）*天线方向图：全向或定向
（5）*天线增益：增益G≥10.5dBd（八层四面）；
（6）*功率容量：≥10KW
（7）*输入阻抗：50Ω
（8）*驻波比（在87～108MHz FM全频段情况下的指标）：
在天线系统主变阻器输入端（不含主馈线）≤1.15；
在天馈线系统输入端（含主馈线）≤1.15
（9）*天线场型设计
①平面场型：全向不圆度＜士3dB；
②垂直面场型：根据天线和服务区的海拔高度情况设计主波束下倾 0.8～1.2 度（电气下倾），并保证第一零点填充大于 10%；
（10）承受风速>200km/h；
（11）使用环境温度：-40C°～ +70 C°；
（12）适应相对湿度：<95%, 结露，裹冰；
（13）可在暴风雨气象条件下保证正常工作；
