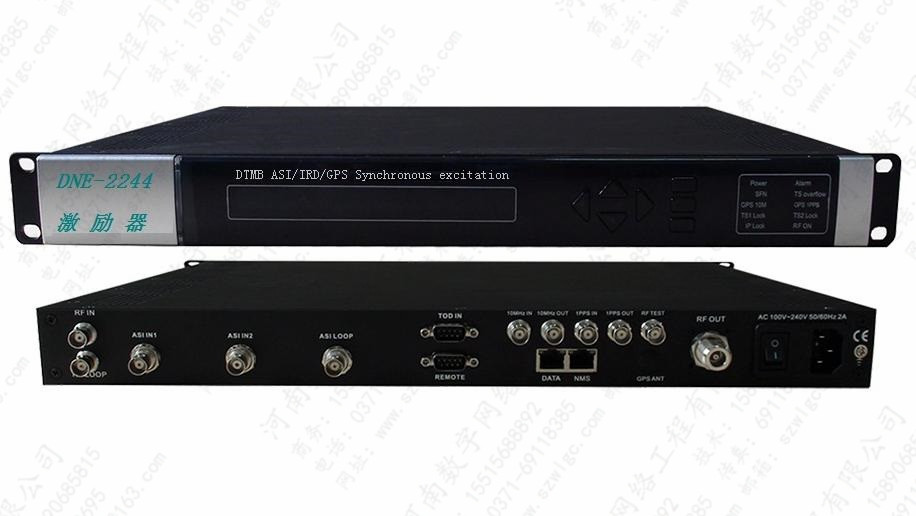

| DNE-2244 星网一体激励器 |
 |
| 产品概述 |
基于卫星传输的地面数字电视单频网激励器是按照数字地面广播的标准GB20600-2006及GDJ 067-2015-基于卫星传输的地面数字电视单频网激励器技术要求和测量方法。而研发的高性能激励器。该设备具有2路ASI输入，1路ASI环出，1路RS232/485接口。支持内置 GPS模块（可选）,支持100M IP输入；完全支持GB20600-2006标准覆盖的所有330种工作模式、具有GPS 10MHz及1PPS输入端口；支持单频网，卫星单频网和多频网工作模式；支持线性及非线性自适应校正，非线性校正ACPR提升12db（典型值），线性校正带内平坦度校正增益10db（典型值），可改善发射机的输出性能。
该设备频率范围为30~960MHz，具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于地面数字电视广播网络组建和机顶盒设计的生产和测试。 |
| 主要特性 |
·完全支持GB20600-2006，GDJ 067-2015-基于卫星传输的地面数字电视单频网激励器技术要求和测量方法
·同时支持标准单频网及卫星单频网模式和多频网
·同时支持多载波及单载波
·支持反馈式自适应校正预失真功能，先进的自适应算法
·针对多合体高效率功放特别优化，校正效果特别好
·内置 GPS模块（可选）,支持100M IP输入
·优异的相位噪声及MER性能，MER≥45db
·射频频率输出范围30~960MHz，0.1Hz步进
·采用恒温晶振，频率稳定度高达0.1ppm
·具有各种监控和报警功能。
·具有MLC和ALC控制功能
·支持10MHZ监测输出、本振监测输出和RF监测输出。
·支持发射机输出信号监测，发射机输出的射频指标MER监测度不低于40db,带肩监测度不低于50db,误差不超过2db.
·保证开关机无脉冲信号，更好保护发射机。
·支持液晶&按键操作
·支持网络管理web |
| 技术指标 |
输入 |
2路ASI输入，支持2路ASI无缝切换，支持热备份，BNC接口，阴型，75Ω，1路ASI环出，1路RS232/485接口。 |
支持100M IP输入，UDP协议 |
GPS/ 10Mhz参考时钟输入以及环出 ，BNC接口，阴型，50Ω |
GPS 1PPS输入以及环出，BNC接口，阴型，TTL电平，50Ω |
调制 |
标准 |
GB20600-2006，GB20600-2012 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
帧格式 |
420、595、945 、420旋转、945旋转 |
FEC |
0.4、0.6、0.8 |
交织深度 |
240、720 |
射频频率 |
监测输出 |
10MHZ监测输出、本振监测输出和RF监测输出 |
监测输出接口 |
BNC型，阴型，50Ω |
射频输出接口 |
N型头，阴型，50Ω |
频率范围 |
30~960MHz，0.1Hz步进 |
功率稳定度 |
±0.3dB(24小时） |
频率稳定度 |
≤1×10 -7 （使用内置频率基准）
≤1×10 -10 （使用外置频率基准） |
带肩比 |
≤-56dBc@ 中心频率±4.2MHZ |
输出电平 |
-20dBm~+0dBm，0.1dBm步进 |
MER |
≥ 50dB |
反馈预失真 |
支持线性及非线性自适应校正，非线性校正ACPR提升12db（典型值），线性校正带内平坦度校正增益10db（典型值） |
输入电平范围-15~+10dBm，推荐大于-10dBm可得到优异预失真性能 |
系统 |
支持液晶&按键操作，web网络管理，中文显示 |
可通过网络进行软件升级 |
通用 |
尺寸(宽x长x高) |
482.6mm×415mm×44mm |
重量 |
4.0kg |
温度范围 |
-10~50℃(工作)，-15℃~60℃（允许工作）-20~80℃(存储) |
电源要求 |
90V～264V AC, 47Hz～63Hz |
功耗 |
<30W |
|
| DNE-2244C DTMB广播电视激励器 |
 |
| 产品概述 |
地面数字电视广播激励器是按照数字地面广播的标准GB20600-2006而研发的高性能激励器。该设备具有2路ASI输入，2路100/1000M IP输入，2路DTMB信号输入，ASI输入1路ASI环出，1路RS232/485接口。支持内置GPS模块（可选）；完全支持330种工作模式、具有GPS 10MHz及1PPS输入端口；支持单频网，卫星单频网和多频网工作模式；支持线性及非线性自适应校正，非线性校正ACPR提升12dB（典型值），线性校正带内平坦度校正增益10dB（典型值），可改善发射机的输出性能。
该设备频率范围为50~860MHz，具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于地面数字电视广播网络组建和机顶盒设计的生产和测试。 |
| 主要特性 |
完全支持GB20600-2006以及GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》
同时支持标准单频网及卫星单频网模式和多频网
同时支持多载波及单载波
支持反馈式自适应校正预失真功能，先进的自适应算法
针对多合体高效率功放特别优化，校正效果特别好
内置 GPS模块（可选）,支持100M IP输入
优异的相位噪声及MER性能，MER≥50dB
射频频率输出范围50~860MHz，0.1Hz步进
采用恒温晶振，频率稳定度高达0.1ppm
具有各种监控和报警功能。
具有MLC和ALC控制功能
支持10MHz监测输出、本振监测输出和RF监测输出。
支持发射机输出信号监测，发射机输出的射频指标MER监测度不低于40db,带肩监测度不低于50dB，误差不超过2dB。
保证开关机无冲击脉冲，更好保护发射机。
支持液晶&按键操作，支持网络管理web
|
| 技术指标 |
输入 |
2路ASI输入，支持2路IP输入，1路DTMB信号输入，支持热备份，BNC接口，阴型，75Ω，1路ASI环出，1路RS232/485接口。 |
支持100M IP输入，UDP协议 |
GPS 输入，10MHz参考时钟输入以及环出 ，BNC接口，阴型，50Ω |
GPS 1PPS输入以及环出，BNC接口，TTL电平，50Ω |
调制 |
标准 |
GB20600-2006 GD/J 067-2015 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
帧格式 |
420、595、945、420旋转、945旋转 |
FEC |
0.4、0.6、0.8 |
交织深度 |
240、720 |
射频输出性能 |
监测输出 |
10MHZ时钟监测输出、本振监测输出和RF监测输出 |
监测输出接口 |
BNC型，阴型，50Ω |
射频输出接口 |
N型头，阴型，50Ω |
频率范围 |
50~860MHz，0.1Hz步进 |
功率稳定度 |
±0.3dB(24小时） |
频率稳定度 |
≤1×10-7（使用内置频率基准）
≤1×10-10（使用外置频率基准） |
带肩(偏移中心频率±4.2MHz) |
≤-61dBc |
输出功率 |
-20dBm~+0dBm，0.1dBm步进 |
调制误差率（MER） |
≥ 50dB |
反馈预失真 |
支持线性及非线性自适应校正，非线性校正ACPR提升12db（典型值），线性校正带内平坦度校正增益10db（典型值） |
输入电平范围-15~+10dBm，推荐大于-10dBm可得到较佳预失真性能。 |
系统 |
支持液晶&按键操作，网络管理WEB，中文显示 |
可通过网络进行软件升级 |
通用 |
尺寸(宽x长x高) |
480mm×240mm×44mm |
重量 |
2.6kg |
温度范围 |
-10℃~50℃(正常工作)，-15℃~60℃（允许工作）-20~80℃(存储) |
电源要求 |
100V～240V AC, 50Hz～60Hz |
功耗 |
<30W |
|
|
| |
