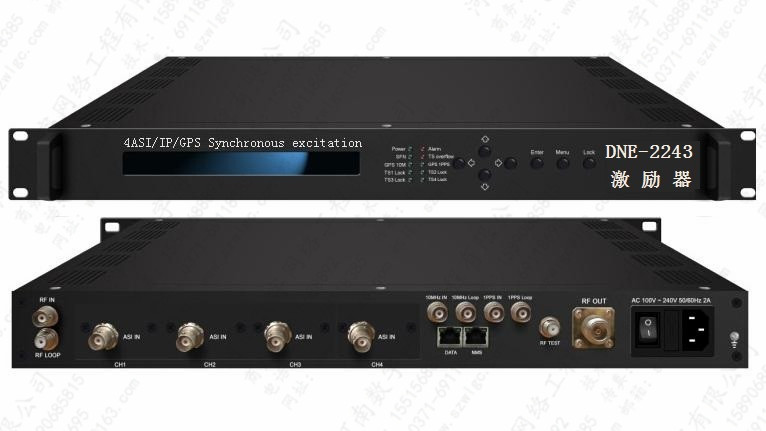

| DNE-2243 激励器 |
 |
| 产品概述 |
| 地面数字电视广播激励器是按照数字地面广播的标准GB20600-2006,GY/T229.2-2008开发出的高性能激励器。该设备具有4路ASI输入，支持ASI输入复用功能（选配）。完全支持GB20600-2006，GY/T229.2-2008标准覆盖的所有330种工作模式、具有GPS 10Mhz及1PPS输入端口。支持线性及非线性自适应校正（快速校正，典型校正时间小于30秒），非线性校正ACPR提升15db（典型值），线性校正带内平坦度校正增益10db（典型值），可改善发射机的输出性能。工作频率范围为30~960MHz，具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于DTMB数字广播网络组建和机顶盒设计的生产和测试。 |
| 主要特性 |
·完全支持GB20600-2006,GY/T229.2-2008
·同时支持单频网和多频网
·同时支持多载波及单载波
·支持反馈预失真
·先进的自适应算法，收敛速度快，收敛效果好
·优异的相位噪声及MER性能，MER≥42db
·射频频率输出范围36~960Mhz，1hz步进
·4路ASI输入，支持热备份
·支持ASI输入复用功能（可选配）
·带网络（串口选配）监测：具有实时、连续、全自动、高度的末级功放系统测量功能（调制误码率（MER）和带肩），并提供本地显示、串口/网络远程传输等方式进行监控，方便现场对发射信号的质量监测，为发射系统无人值守提供了的基础。
·采用恒温晶振，频率稳定度高达0.1ppm
·支持液晶&按键操作
·支持网络管理(NMS) |
| 技术指标 |
输入 |
4路ASI输入，支持热备份，BNC接口 |
GPS 10Mhz参考时钟输入，BNC接口 |
GPS 1PPS输入，BNC接口 |
ASI复用输入（选配） |
1路RF输入（选配） |
调制 |
标准 |
GB20600-2006，GY/T229.2-2008 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
帧格式 |
420、595、945 、420旋转、945旋转 |
FEC |
0.4、0.6、0.8 |
交织深度 |
240、720 |
带宽 |
8MHZ |
射频输出 |
接口 |
N型头，50Ω阻抗 |
频率范围 |
36~960Mhz，1hz步进 |
输出电平 |
-25dbm~+3dbm，0.1db步进 |
MER |
≥42db |
反馈预失真 |
支持线性及非线性自适应校正（快速校正，典型校正时间小于30秒），非线性校正ACPR提升15db（典型值），线性校正带内平坦度校正增益10db（典型值）（选配功能） |
输入电平范围-25~+5dbm，推荐大于-10dbm |
系统 |
支持液晶&按键操作，网络管理(NMS)，中英文操作界面 |
可通过网络进行软件升级 |
通用 |
尺寸(宽x长x高) |
482mm×455mm×44.5mm |
重量 |
4.9kg |
温度范围 |
0~45℃(工作)，-20~80℃(存储) |
电源要求 |
AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz |
功耗 |
<30W |
|
|
|
|
