DNE机动车尾气遥感监测系统_河南数字网络工程有限公司

固定垂直式遥感监测设备2套、道路黑烟车视频监控设备2套（配套L杆、显示屏等配套设备2套；机动车遥感监测平台1套；设备安装工程2套）
遥感监测设备主要包括：光路测量系统、速度/加速度检测仪、视频车牌捕捉系统、安防监控系统、道路流量监测设备、黑烟车抓拍系统、环境气象测量系统、UPS不间断供电系统，其中核心产品为光路测量系统。
遥感监测平台服务以下几个部分组成: 遥感监测软件平台、环检数据接入、路检数据接入、统计分析功能、处罚跟踪管理

技术方案

♦激光遥测主机
遥测主机包括5套激光组件的激光发射端，激光接收端，分别对应测量CO,CO2,HC,NO ,不透光度。通过密的光学系统设计，激光发射器，激光接收器安装在一个箱体内，系统集成度更高，克服了激光发射端，激光接收端分开安装，现场需要调试光路的不足。遥测外壳采用不锈钢304材质，防水，防尘，防腐蚀，可在雨雪天正常工作。
♦激光反射主机
激光反射主机负责将测量激光发射会遥测主机，完成系统测量，通过采用高密加工发射镜片，防腐镀膜工艺，保证测量光路准确稳定可靠。
♦智能车牌识别系统
通过采用高清视频抓拍摄像机，高清镜头，补光灯，通过智能车牌识别算法，可实现车牌抓拍，视频捕获视频存储等功能。
♦速度/加速度测量系统
通过采用高度测速雷达，实时测量车辆速度，加速度，结合遥测主机激光测量系统，可测量车辆通过时间，车长等信息，为测量车辆排放指标提供有效数据支持。
♦环境气象参数测量系统
环境气象参数通过采用高度传感器，实时测量风速，温度，湿度，气压等环境参数，为遥测数据分析提供设备运行环境气象信息，保证设备稳定可靠运行。
♦机动车尾气数据信息控制平台
针对激光尾气遥测系统，我们独立开发了一套机动车尾气运行软件系统，作为整个尾气测量系统的核心控制软件，可实现尾气参数系统硬件设备控制驱动，传感器数据采集，信息分析处理，数据保存联网上传等功能，可实现对机动车辆筛查，尾气测量，车牌抓拍，超标执法等功能。

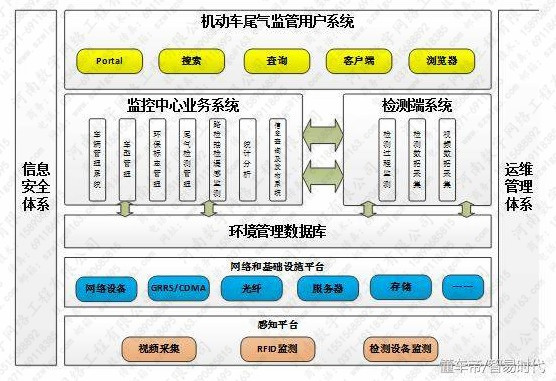

系统平台

●所有软件界面为简体中文，仪器所有软件与windows系统兼容，方便使用；
●系统在开启电源后自动启动，并对系统的各单元进行自动检测，同时将检测结果给予显示；
●可自动或手动进行相关标定；
●录像完整并压缩1/4格式储存，能储存所有车辆的视频或图像照片，照片和数据应存放在独立，车辆图像照片文件名用识别车牌和日期时间组合命名，以便于查找；
测量数据以数据库记录格式实时记录在硬盘上，同时自动备份，生成文件名中有检测日期，数据记录使用增量记录方式，同一天检测的数据只生成一个文件，并能为用户操作使用；
●具备2组或2组以上用户限值输入功能，限值应能根据车辆登记日期及环保标志类型分别选择设置方式，且要求按车辆登记日期设置限值时，除限值能由操作员修改外，其实施标准日期也能由操作员修改。设置超限值车辆检测数据记录文件，超限值车辆检测数据既要存入检测数据记录文件，又要存入超限值车辆检测数据记录文件。同样超限值车辆检测数据记录文件数据记录使用增量记录方式，同一天检测的数据只生成一个超限值车辆检测数据记录文件；
●记录内容为：测量时间、地点、仪器操作人员、车辆行驶中的CO、CO2、HC、NOX、不透光度，道路坡度、环境参数、车辆行驶速度，加速度，车牌，车型，烟气量、对应车辆照片文件名等，记录容量应大于10万组测量数据；
●通过网络光纤将检测数据上传，上传的数据主要有车牌、车牌颜色以及排放测试数据，有关数据上传格式和内容将根据机动车遥感监测数据管理中心要求在设备调试时提供；
●系统应具备汽油车/柴油车/CNG等车辆同时监测功能。对于柴油车和汽油车，系统直接给出检测数据；对于CNG和其他燃料类型的车辆，系统根据车辆信息数据库进行判定之后再给出检测数据；对于车辆信息库中没有相关信息的车辆通过由用户设定不透光度车辆判别限值（设置专门的判别限值输入菜单）对车辆作临时判别，即假定超过判别限值的为柴油车，低于判别限值的为汽油车；
●道路测试设备与主控计算机采取有线数据传输；
●系统应具备数据统计、分析、查询能力，至少应具备检测量、超标数量、超标比例统计分析，具备综合查询和特例查询能力。统计分析应具备临时限值（由统计分析人员临时输入一个限值）进行超标车辆数量和超标比例统计；
●后处理软件：能实时打印超标车辆的牌照、照片、监测值等相关参数；能提供远程数据传输和查询功能；能按车牌、车型、燃油类型、排放数据、速度、加速度等进行自动汇总、统计分析和查询，可以按照检测量、超标数量、超标比例统计分析，可以按照临时限值（由统计分析人员临时输入一个限值）进行超标车辆数量和超标比例统计；
●数据维护管理：提供基础数据的维护功能，如车辆信息维护、限值信息维护、以及其他业务数据的维护、定期备份和恢复等功能；
●系统运行监控：以网络拓扑结构图形式展示系统各设备和软件运行情况，对平台中所有设备和中心服务器工作状态进行实时监控。在平台上可查询所有设备运行状况、道边工控机运行情况、网络连接情况、硬盘使用等，能及时发现设备问题并短信通知维护人员进行问题排查；
●用户与权限管理：系统应设置两级管理权限，两级管理权限如下：系统管理员需要密码登录，可以管理系统的所有功能，包括数据、车辆信息、限值与判别限值的修改或导入等；检测员权限不需要密码登录，检测员只具备检测权限和对记录数据、相关检测信息、车辆信息等的阅览权限，具备数据分析、统计、查询等权限。不具备相关修改权限；
●日志管理：提供用户操作、系统运行日志管理功能；
●数据字典管理：提供系统数据字典与元数据管理等功能。
