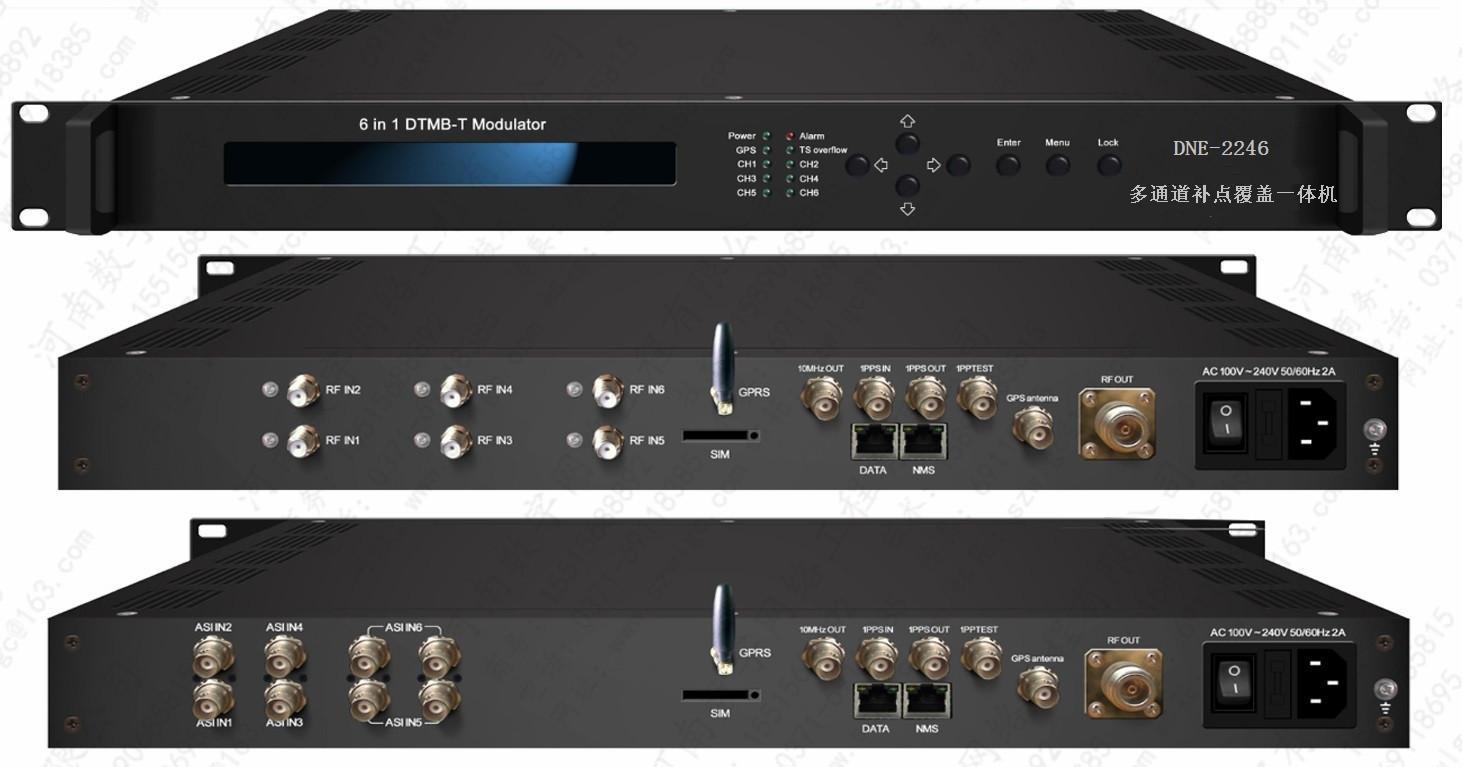

| DNE-2246 DTMB 多通道补点覆盖一体机 |
 |
| 产品概述 |
6合1地面数字电视广播调制器是按照地面数字广播标准GB20600-2006，GY/T229.2-2008而新的研发的高性能、高集成度的多路解调调制器。该6路DTMB Tuner输入(解调再调制)或者支持6路ASI输入。
设备完全支持GB20600-2006,GY/T229.2-2008标准覆盖的所有330种工作模式、并支持内置GPS同步模块；具有0-1秒范围内数字时延功能。
该设备DTMB RF信号输入频率范围为430~862MHz，调制输出为6路相同载波模式，射频频率输出范围36~960MHz（其中80MHz任意可调，支持邻频或隔频输出），具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于DTMB-T数字广播发射单频网组建和补点覆盖。 |
| 主要特性 |
完全符合GB20600-2006所规定的所有调制模式，同时支持多载波及单载波
具有0-1秒范围内的任意数字时延
可同时支持6个DTMB RF解调输入（解调再调制）或者支持6路ASI输入（直接调制）
输出80MHz带宽内的信号调制与处理
射频频率输出范围36~960MHz（其中80MHz任意可调，支持邻频或隔频输出）
内置GPS同步模块（组建单频网时必选）
开机缓释放功能，防止输出功率过冲，保护后级发射机功放
提供远程管理接口，地图网管（经纬度等信息）
采用恒温晶振，频率稳定度高达0.1ppm
采用标准1U机箱，设计轻便小巧，便于安装和使用
支持液晶&按键操作
支持网络管理(NMS/SNMP/Web) |
| 技术指标 |
输入 |
解调 |
6路Tuner输入（或者6路ASI输入） |
接收频率：430~862MHz |
解调方式：4QAM-NR、4QAM、16QAM、32QAM、64QAM |
纠错率（FEC）：0.4、0.6、0.8 |
GPS 同步时钟模块（组建单频网时必选） |
|
调制
|
标准 |
GB20600-2006 |
FFT |
1，3780，1+Pilot |
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
帧格式 |
420、595、945 、420旋转、945旋转 |
FEC |
0.4、0.6、0.8 |
交织深度 |
240、720 |
射频输出 |
接口 |
N型头，50Ω阻抗 |
频率范围 |
36~960MHz（其中80MHz任意可调），1Hz步进 |
输出电平 |
-25dBm~0dBm，0.1dBm步进 |
MER |
≥ 40dB |
系统 |
支持液晶&按键操作，网络管理(NMS/SNMP/Web)，中英文操作界面 |
可通过网络进行软件升级 |
通用
|
尺寸(宽x长x高) |
482mm×455mm×44.5mm |
重量 |
4.9kg |
温度范围 |
0~45℃(工作)，-20~80℃(存储) |
电源要求 |
AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz |
功耗 |
25W |
|
|
| |
|
|
