| 四偶极子面包天线 |
•工作频率范围(470-860MHz)
•适用于多工器应用
•天线发射方式采用水平极化
•天线材质为不锈钢和玻璃钢，即使在恶劣环境下也可以使用很长的寿命。
•尤其适合安装在方塔上，天线防水性能和抗腐蚀性能强
•采用二次相位补偿馈电，以获得系统运行稳定和良好的驻波比特性
•该天线是低驻波性能，高功率容量、高增益与提供了多通道运行的广播电视解决方案。
•天线可以拆散，适合远程运输和安装。
•可以进行进行辐射场形控制、波束下倾和零点填充，并可通过积木式组阵实现异形场和全向覆盖
|
 资料下载 |
|
|
|
|

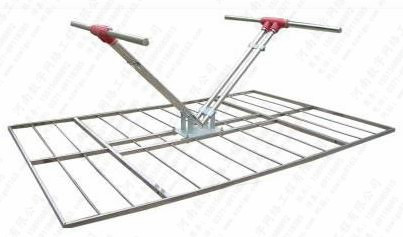

双偶极子调频天线 |
①天线材料:天线内导体、馈电系统等于或优于黄铜材质；外导体材质等于或优于304不锈钢，外导体壁厚≥2mm；反射板可承受安装工人踩踏，管径及机械强度保证承受风速≥200 公里/小时不造成变形或损坏；可在暴风雨气象条件下保证正常工作。
②功率分配器材料：外导体（功率分配各接头）为一体焊接而成，不采用螺栓连接，外导体主管采用φ80*2mm 黄铜管，输入及输出连接头采用H62黄铜，连接法兰镀亮镍，且作退火工艺处理，以防止使用过程中出现裂缝，外表面镀镍处理后；内导体为H62黄铜并镀银处理。功分器用的连接螺栓，为304不锈钢螺栓，并作防松动处理。功分器在铁塔上的固定要求上下垂直安装，输入输出接口垂直朝上或朝下。功分器采用 90°移相器技术（四层天线系统）；输入阻抗为 50 欧；
|
| 资料下载 |
|
|
|
|
| 全向缝隙天线 |
| 天线采用多路传输技术，具有更高的增益以及更均匀的水平面辐射场型作用距离远，场强覆盖均匀，驻波比小天线腔体采用高光洁度的铝板，天线馈电系统全部采用镀银工艺，天线外罩采用高强度低损耗的玻璃纤维材料 ，稳定性高，馈电损耗小，抗腐蚀能力强
|
| 资料下载 |
|
|
|
|
| 多工器 |
多工器按其输入端口数量分为双工器或多工器。双工器是一种有三个端口的无源器件，它有两个输入端口和一个输出端口。两个不同频率的信号由输入端口进入，无损耗地在输出端叠加成一路宽频信号，用于电视发射的双工器，由任一端口至输出端的插入损耗都应非常小。
两个输入端之间互相隔离，其隔离度应达到30dB以上，以免两个信号相互干扰，造成信号的交互调制。多工器是多端口器件，有N个输入端口和一个输出端口。N个输入端口中的任一端口与输出端之间的插入损耗很小，多工器把N个信号无损耗低合成一路信号。
|
| 资料下载 |
|
|
| |
|
|
| 馈管 |
（1）长度200米，平均功率≥10kW（470～800MHz全频段）；
长度180米，平均功率≥10kW（87-108MHz全频段）；
（2）驻波比≤1.13（470-800MHz）
驻波比≤1.10（87-108MHz）；
（3）内外导体厚度：内0.5±0.04mm，外0.6±0.04mm；
（4）绝缘材料：聚乙烯带条；外护套材料：耐光热聚乙烯；
（5）特性阻抗：50Ω±0.5；
（6）工作电压（DC）：＞9kV；
（7）工作温度：-40°C～85°C；
（8）每隔1.5-2米配1个卡箍固定。
|
| 资料下载 |
|
|
| |
| |
|
